5Hz高振頻,1/10秒計時功能並非錶壇首見,百達翡麗推出旗下第一款高振頻計時碼錶Ref. 5470P,透過多項全新的專利設計,把風馳電掣的1/10秒計時功能,以更穩定、精準、高質感的形式細膩呈現。這是只有高級製錶才能提供體貼入微的使用體驗,也是錶王的品格。

ADVERTISEMENT



我們在 錶王的品格 百達翡麗5470P全面解析 Part_1 中,已經先介紹了這只腕錶的設計以及獨特的雙層計時功能模組機制,現在就針對百達翡麗如何從機芯的基礎機能著手,打造出穩定而精準1/10計時碼錶。



穩定 精準 從基礎打造高振頻機芯

改造成高振頻機芯,必須提高振頻與動力配置雙管齊下,才能在高效率運作狀態下兼顧機能穩定。



除了專屬的1/10秒計時模組外,使CH 29-535 PS機芯能夠顯示1/10秒計時功能的另一個關鍵,就是要把振頻從原來4Hz提高到5Hz。不僅提高擺輪的擺速,同時也需要提供機芯更充沛的動力,並降低運轉的負載。因此從擒縱系統,到動力來源的發條,都需要做出相應的調整或重新配置,才能使高振頻機芯運作起來既穩定又精準。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

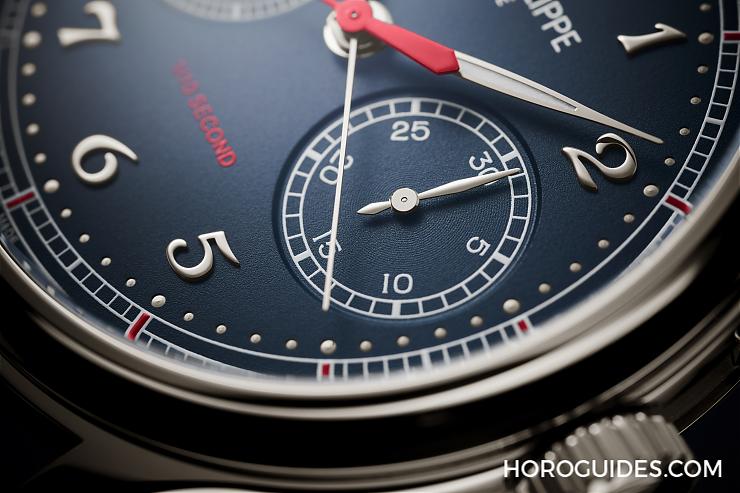

5470P的計時功能最多可累計30分鐘,而在滿鍊的狀況下開啟計時功能則可連續使用33小時,充足的動力確保在計時的時間範圍內都精確無虞。

Oscillomax®擒縱系統 為高振頻而生的先進技術研究

為了提高CH 29-535 PS的擺速,百達翡麗採用Oscillomax®擒縱系統取代原來的傳統擒縱。包含Spiromax®游絲,Pulsomax®擒縱叉和擒縱輪,以及Gyromax®Si擺輪等,3項以Silinvar®矽材質打造的關鍵零部件。其中的Gyromax®Si擺輪具備蝴蝶般的輪廓,兩端有K金配重塊,是適合高振頻運轉的設計,也因為造型特殊在全新1/10秒機芯中最容易被發現的焦點。



這個在2011年「先進技術研究Advance Research」系列5550P萬年曆腕錶上首度現身的Oscillomax®矽材質擒縱組合,具備輕量化、抗磨耗的優異機能。尤其在高振頻機芯大扭力、高轉速的狀態下,依然可以維持絕佳的穩定度,以及日誤差+2/-3秒的高精準度。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

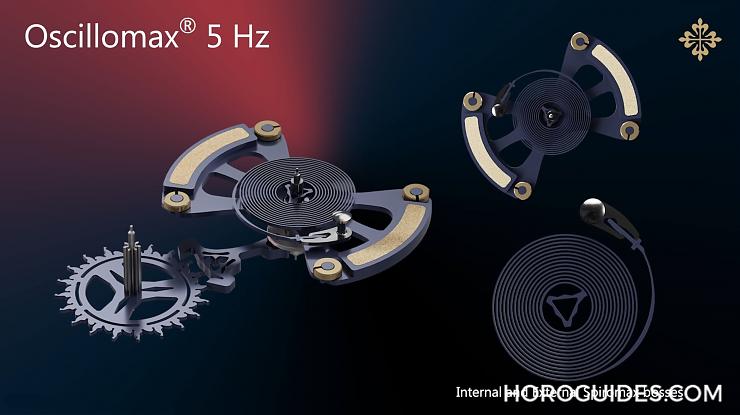

機芯振頻提高到5 Hz,所以採用了Oscillomax®擒縱系統的組合,包含了Spiromax®游絲、Pulsomax®擒縱叉及擒縱輪,還有Gyromax®擺輪等三項以Silinvar®矽質技術製成的關鍵零件。 (圖片來源:HODINKEE)

增加發條扭力 提高穩定性

ADVERTISEMENT

由於CH 29-535 PS 1/10機芯的振頻提高,加上新增的1/10秒計時模組,意味著能量消耗更大。為此必須調整發條的設計,用更大的扭力來維持機芯運作的穩定,以及計時功能的精準度。挑戰在於在增加發條張力的同時要維持發條盒的尺寸,因此百達翡麗採用Nivaflex+ 材質的發條。因為材質不會金屬疲勞,力矩落差也小,也更容易限制發條盒的直徑。



而因為發條張力變大,可能導致發條從軸心位置斷裂。位此特別將發條盒軸心連接發條的軸勾重新設計,透過軸心與發條連接的部位配置一個槽口,來降低發條對軸勾的張力,就能避免發條斷裂。這麼一來,就能夠以原來的發條盒尺寸提供更大的扭矩,使得5470P具備48小時的動力儲存(對比5170P65小時動力儲存還是在可以接受的範圍),滿鍊狀況下啟動計時功能,也能持續計時33小時。確保了計時功能的精準度。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

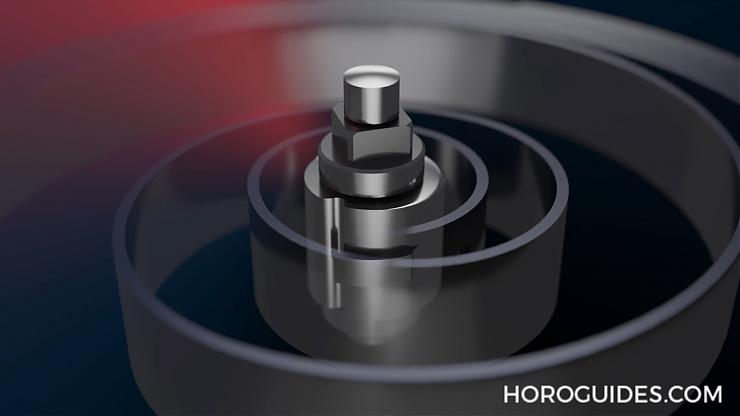

發條盒軸心與發條連接的部位配置一個槽口,來降低發條對軸勾的張力,就能避免高張力發條斷裂。 (圖片來源:HODINKEE)

降低機芯負載的1/10計時秒針設計

使高振頻機芯穩定運作,除了需要加大發條扭力,同時也需要降低運轉的負載。對機械計時碼錶來說,推動中央計時秒針運轉的力矩就是相當大的負載。對5470P而言,1/10秒計時秒針的轉速為計時秒針的5倍,而且又是由機芯輪系中扭矩最小的四番車驅動,對機芯的負載更大,必須降低1/10秒計時秒針的重量,才能使1/10秒計時功能平穩運轉。所以百達翡麗採用專利Silinvar®技術,打造出重量和慣性比一般鋼製指針低3.35倍的指針。這麼一來就可以降低1/10秒計時模組的負載,讓1/10秒計時功能能夠既平穩又流暢地運轉。



由於Silinvar®矽指針的材質特性,沒辦法直接與金屬軸管焊接,也因為指針表面不能附著塗料而無法上色。為此百達翡麗特別在指針表面添加多層金屬塗料,使指針得以用傳統的焊接方式與黃銅軸管連接。此外在矽指針表面施加PVDCVD鍍膜,讓漆更容易黏附於矽材質表面。這麼一來便能夠將指針塗成識別度高的紅色,提高閱讀性。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

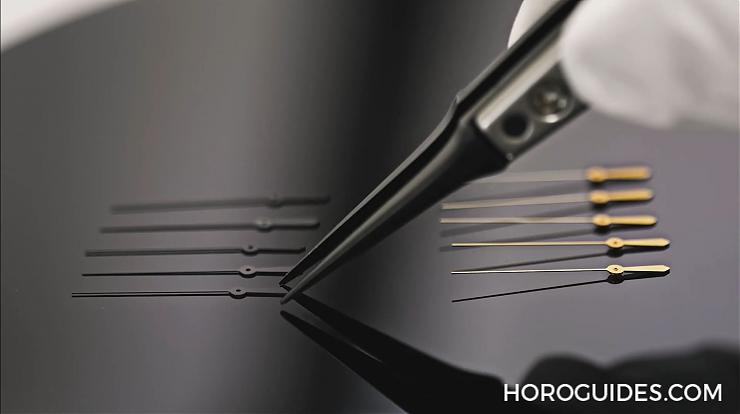

Silinvar®矽指針的表面因為材質特性不能附著塗料而無法上色,施加PVDCVD鍍膜,讓漆更容易黏附於矽材質表面。


安全至上 導柱輪和1/10秒計時模組的防震機制

以高速運轉的5470P機械結構相當敏感,所以還需要各種安全設計保護機械結構,確保計時功能的實用性。



具備5Hz高振頻的CH 29-535 PS 1/10機芯,當計時功能啟動時,1/10秒計時秒針是以5倍速的高速運轉,這使機芯對外力的影響格外敏感。因此百達翡麗特別針對機芯最敏感的計時機制進行強化,包括採用勾式設計的導柱輪離合系統,以及針對超高速的1/10計時模組所設計的鐘擺式避震系統。透過這兩項專利設計才能確保計時功能啟動時,不會因為受到外力衝擊使模組或齒輪脫離,導致誤差或損壞,確保5470P日常配戴的實用性。



ADVERTISEMENT

PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

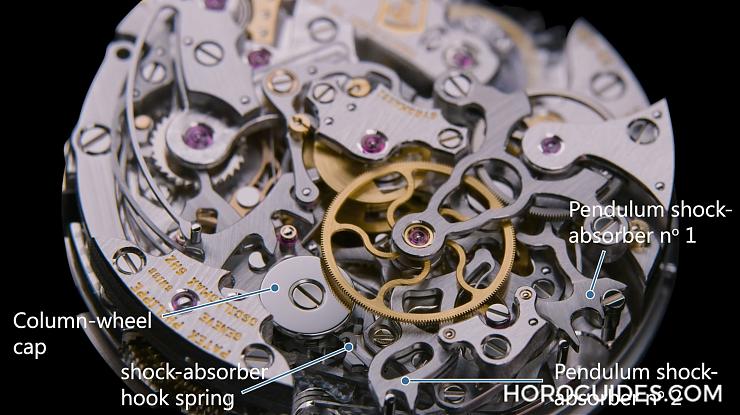

5470P的安全設計,包括採用勾式設計的導柱輪離合系統,以及針對超高速的1/10計時模組所設計的鐘擺式避震系統。 (圖片來源:HODINKEE)

勾式導柱輪離合系統

其實百達翡麗在計時機芯的設計上都會在結構的安全性上特別著墨,比較明顯的特徵就是在計時模組離合器的導柱輪上方設置一個上蓋,確保離合槓桿與導柱輪穩定結合。而由於5470P採用雙層計時模組的設計,需要同時驅動兩個模組的雙層離合槓桿,結構比一般的離合槓桿來的更重,遭受外力影響時更容易導致脫離,因此百達翡麗特別開發了更可靠的全新勾式離合機制來因應。



全新勾式離合機制,包含了導柱輪蓋下層的固定勾,和離合槓桿的勾狀尖端。計時功能啟動時,勾狀的離合槓桿末端與導柱輪結合,由導柱輪蓋的固定勾牢牢地鎖定在接合的位置。當計時停止,導柱輪向前轉動一格,帶動導柱輪蓋旋轉使固定勾與離合槓桿解鎖,讓離合槓桿脫離導柱輪,同時計時輪與離合輪分離。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

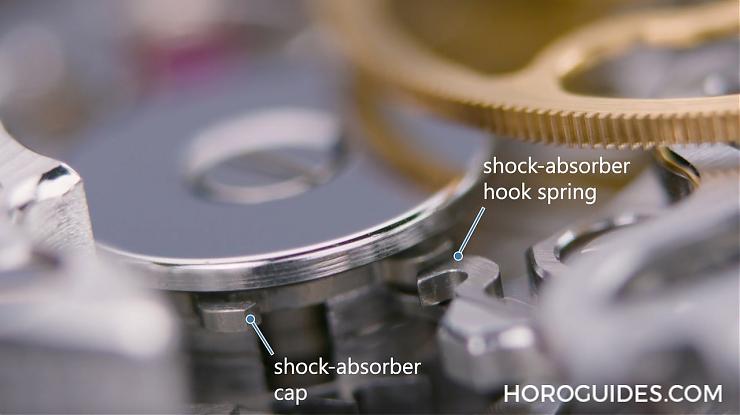

百達翡麗全新勾式離合機制,包含了導柱輪蓋下層的固定勾,和離合槓桿的勾狀尖端。當計時功能啟動時,離合槓桿會勾在導柱輪上,避免遇到外力衝擊而鬆脫。 (圖片來源:HODINKEE)

鐘擺式吸震裝置

前面介紹過1/10秒計時模組的結構,是與驅動輪連接的離合輪,在計時啟動時會和1/10秒計時輪連接。由於1/10秒計時輪的尺寸非常小,不能使用勾狀離合系統的,取而代之的是在整個1/10秒模組上開發2個「鐘擺式」吸震裝置,可以在計時啟動階段,讓離合輪緊密地和1/10秒針輪結合。



「鐘擺式」吸震裝置是設置在1/10秒計時模組的離合槓桿上,擁有特殊的幾何力學構造。當計時功能啟動時,如果遇到外力影響,幾何機結構就會如同擺盪的鐘擺般反饋作用力,使離合輪更緊密地咬合1/10秒計時齒輪。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

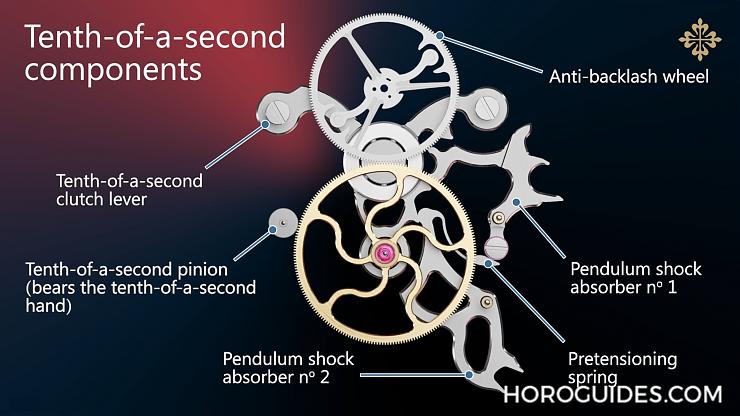

專利的「鐘擺式」吸震裝置是設置在1/10秒計時模組的離合槓桿上。特殊的幾何力學構造可以如同擺盪的鐘擺般反饋外來的作用力,使離合輪始終緊密地咬合1/10秒計時齒輪。 (圖片來源:HODINKEE)

專利設計



雖然1/10秒計時功能並不是品牌獨有的功能,百達翡麗還是在5470P運用了多達31項專利設計。除了6項為CH 29 535 PS 機芯(2009)而設的專利,17項與 Oscillomax®相關的專利(2011),以及1項與 Spiromax® 游絲末端弧線及內端凸緣的專利改良(2017)之外,更囊括了7項為1/10秒計時功能所開發的全新專利。

ADVERTISEMENT



這些特別為CH 29 535 PS 1/10開發的全新專利設計,包括同軸顯示的計時秒針與1/10計時,發條盒軸心固定發條的槽口,鐘擺式吸震裝置,消除齒隙結構的1/10 秒驅動輪,勾式導柱輪計時離合機制,矽指針表面的底層塗料,以及非金屬的矽指針和金屬軸管的焊接技術。透過這些專利設計,大幅提昇1/10計時功能的實用性和運轉的流暢度。不僅展現品牌在鐘錶技術的研發成果,最終的目的則是為了營造最完美的使用者體驗,體現百達翡麗為使用者體貼入微的用心。



PATEK PHILIPPE - 錶王的品格 百達翡麗5470P全面解析 Part_2

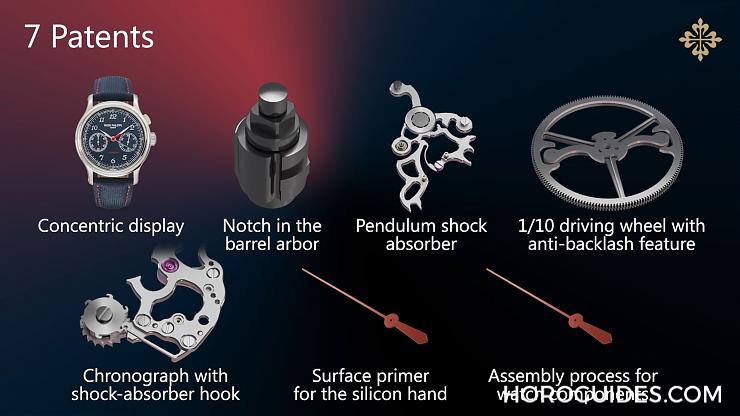

百達翡麗為1/10秒計時功能所開發的7項全新專利。 (圖片來源:HODINKEE)
